Комплект для замены дефектных изоляторов ПС-120У

Данные производителя · КВТ

• Предназначен для замены в условиях эксплуатации на ВЛ, ОРУ подстанций дефектных изоляторов марки ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б. Замена производится путем стягивания участка гирлянды изоляторов, находящейся под рабочим тяжением.
• Комплект ПС-120У включает в себя все необходимые компоненты для организации рабочей схемы по замене дефектных изоляторов марок ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б.

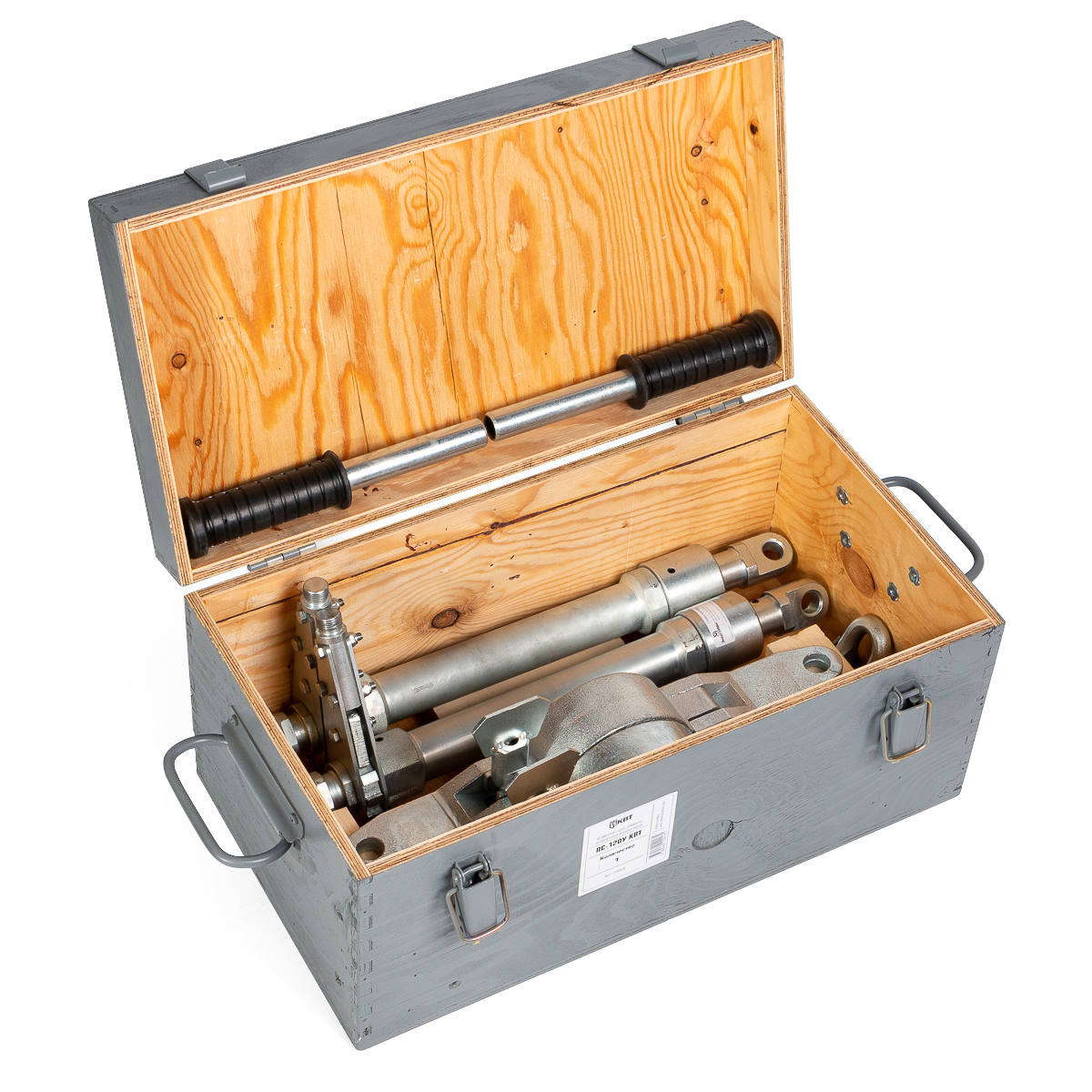

• Все компоненты размещены в специальной деревянной таре для хранения.

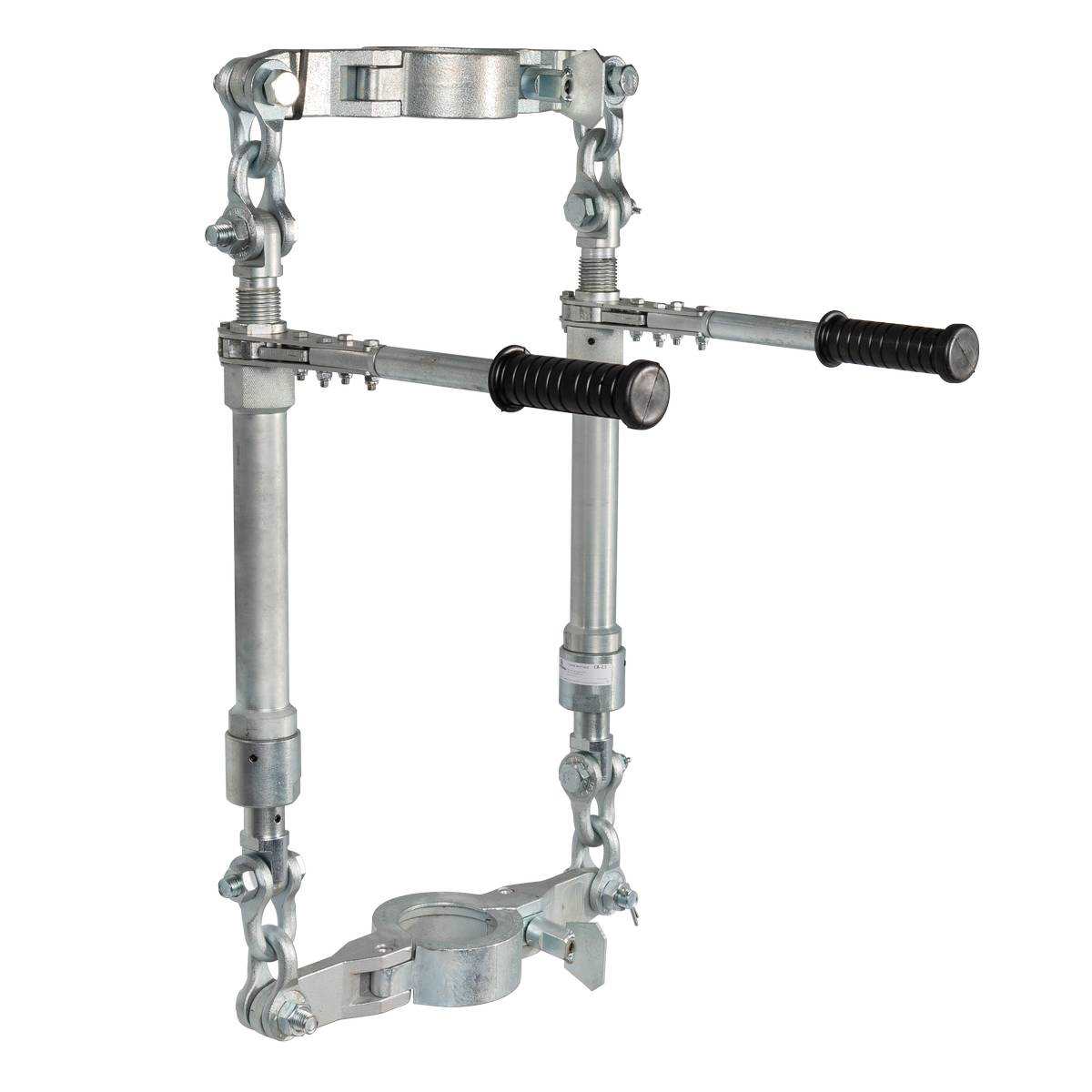

• Принцип работы: хомуты, входящие в состав комплекта, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде. В качестве хомута в данном комплекте используется Хомут (вайма) ПС-120У двустороннего действия. При помощи винтовых стяжек марки СВ-25, соединённых с хомутами скобами типа СК-7-1, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

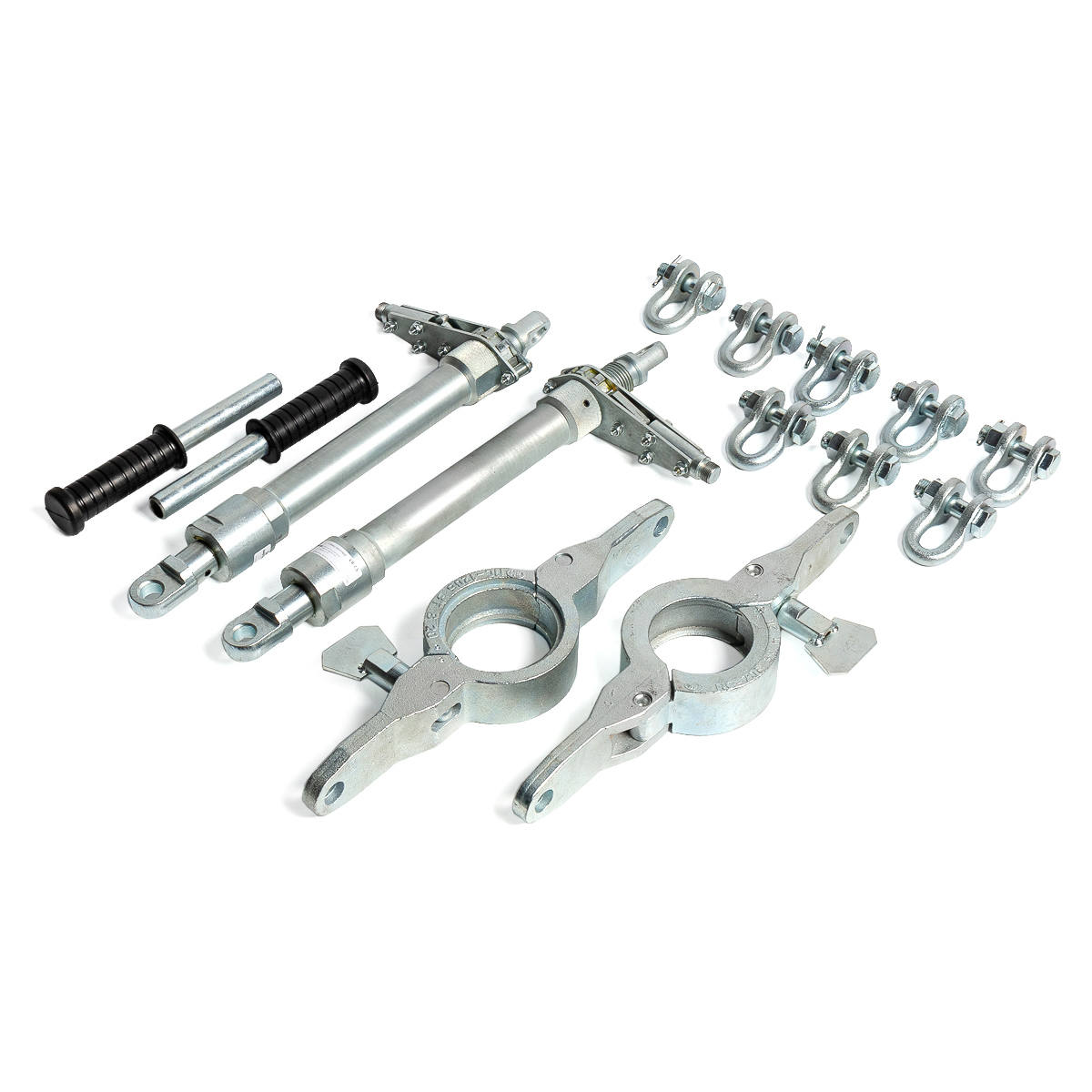

• Состав комплекта:

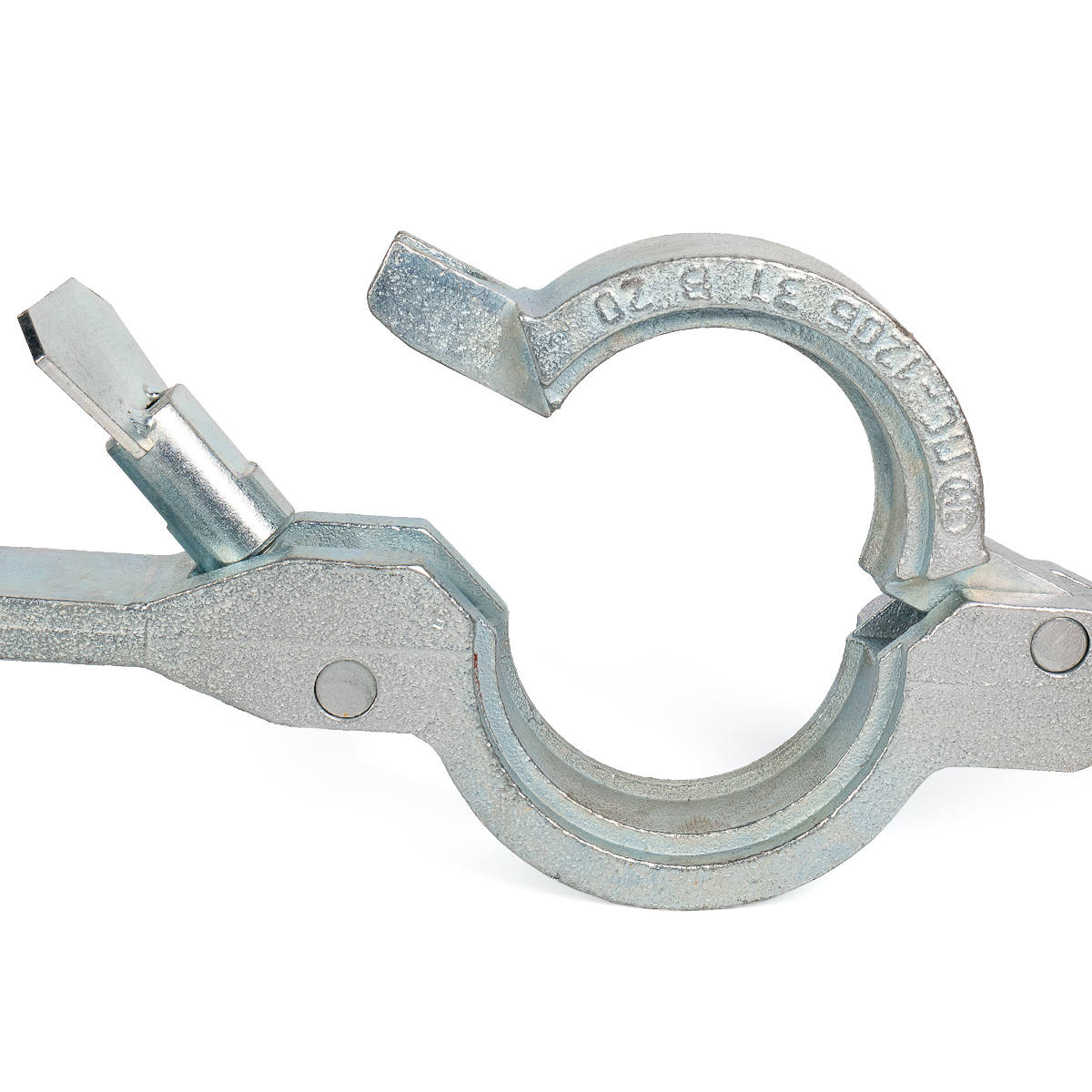

• Хомут (вайма) ПС-120У - 2 шт.

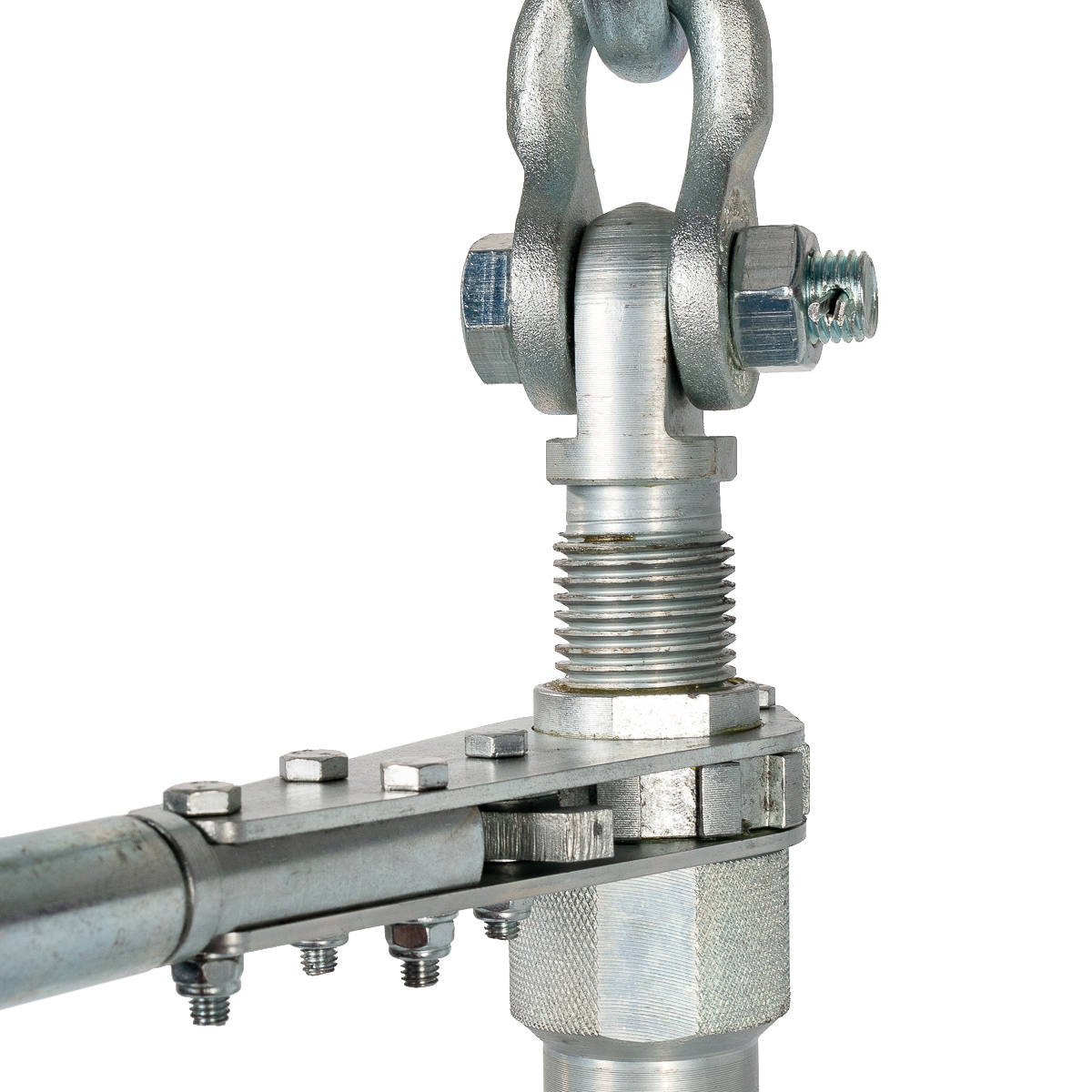

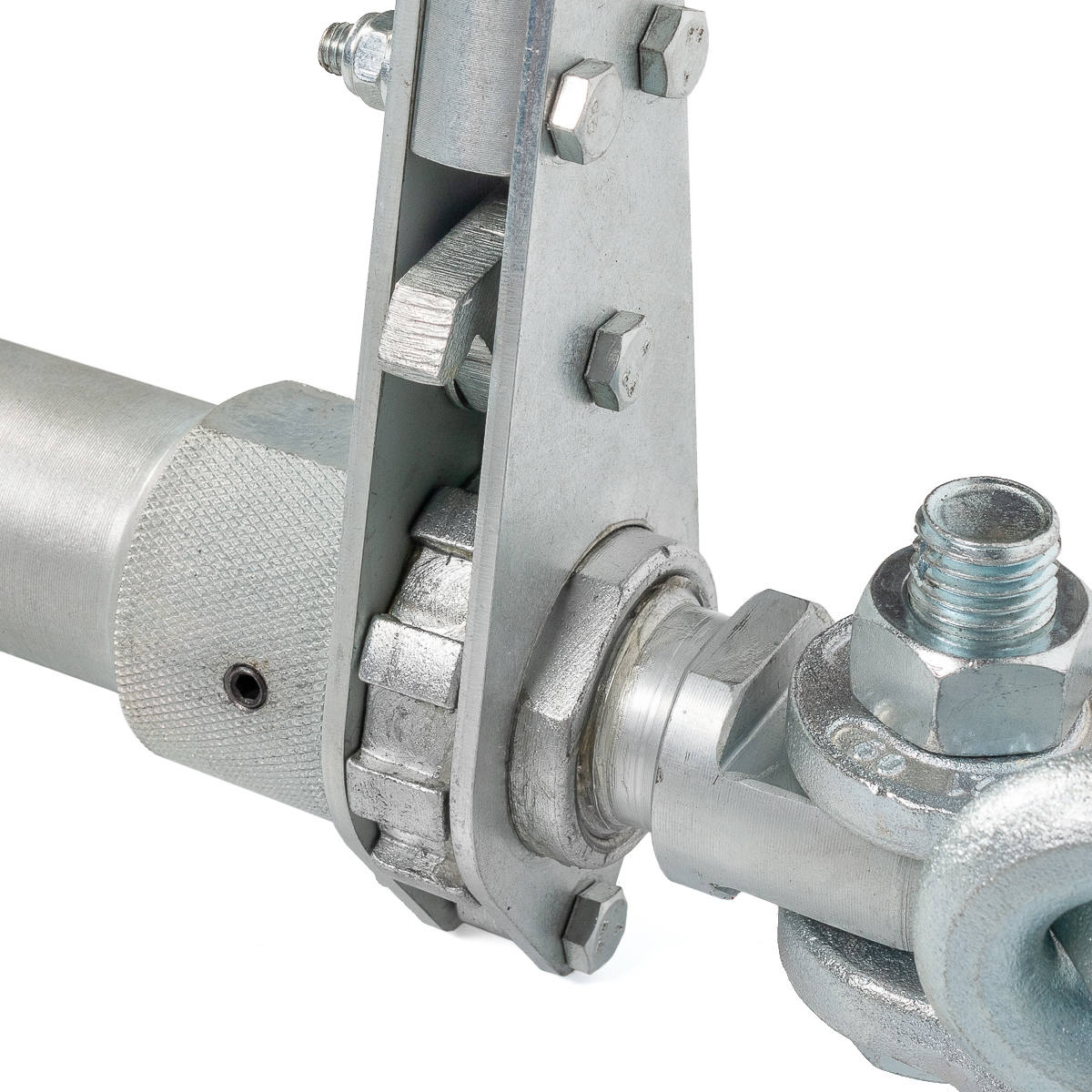

• Стяжка винтовая СВ-25 - 2 шт.
• Скоба СК-7-1 - 8 шт.
• Ящик для хранения. - 1 шт.
• Паспорт изделия - 3шт.


• Технические параметры:

• Марка изоляторов: ПС-70Е, ПСД-70Е, ПС-120Б, ПСВ-120Б
• Габаритные размеры: 480х225х220 мм
• Масса: 23.2 кг
