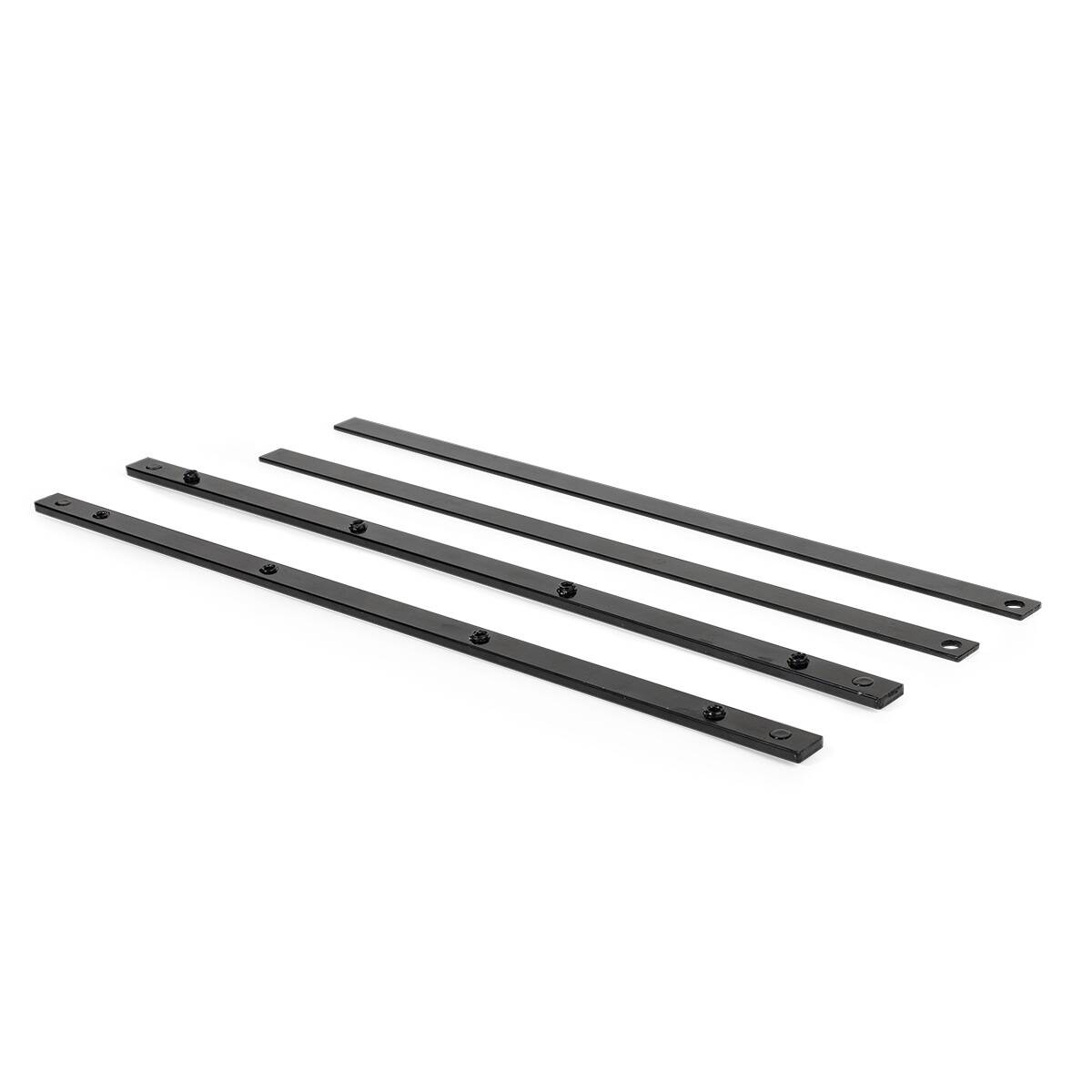

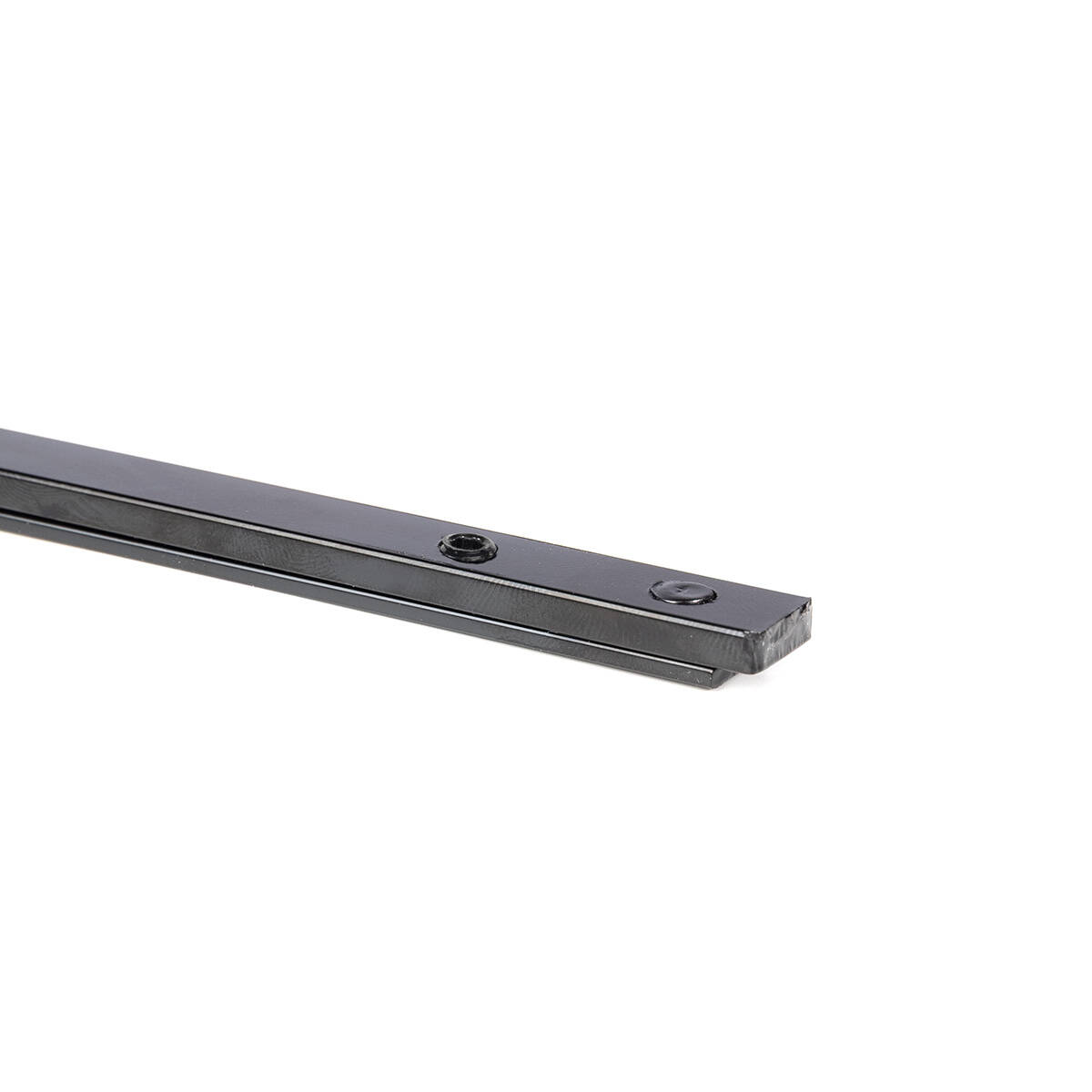

Комплект соединителей СШН серия ПРОФИ

Данные производителя · КВТ

• Соединители предназначены для соединения направляющих шин ШН-140 серия ПРОФИ (КВТ) с целью увеличения длины шины. Комплект обеспечивает надежную фиксацию и устойчивость конструкции
• Длина: 320 мм
• Вес: 330 г
• Размер упаковки: 370х110х10 мм
• Состав комплекта: распорная (регулировочная) пластина с винтами - 2 шт, упорная пластина - 2 шт, шестигранный ключ - 1 шт
• Порядок сборки:

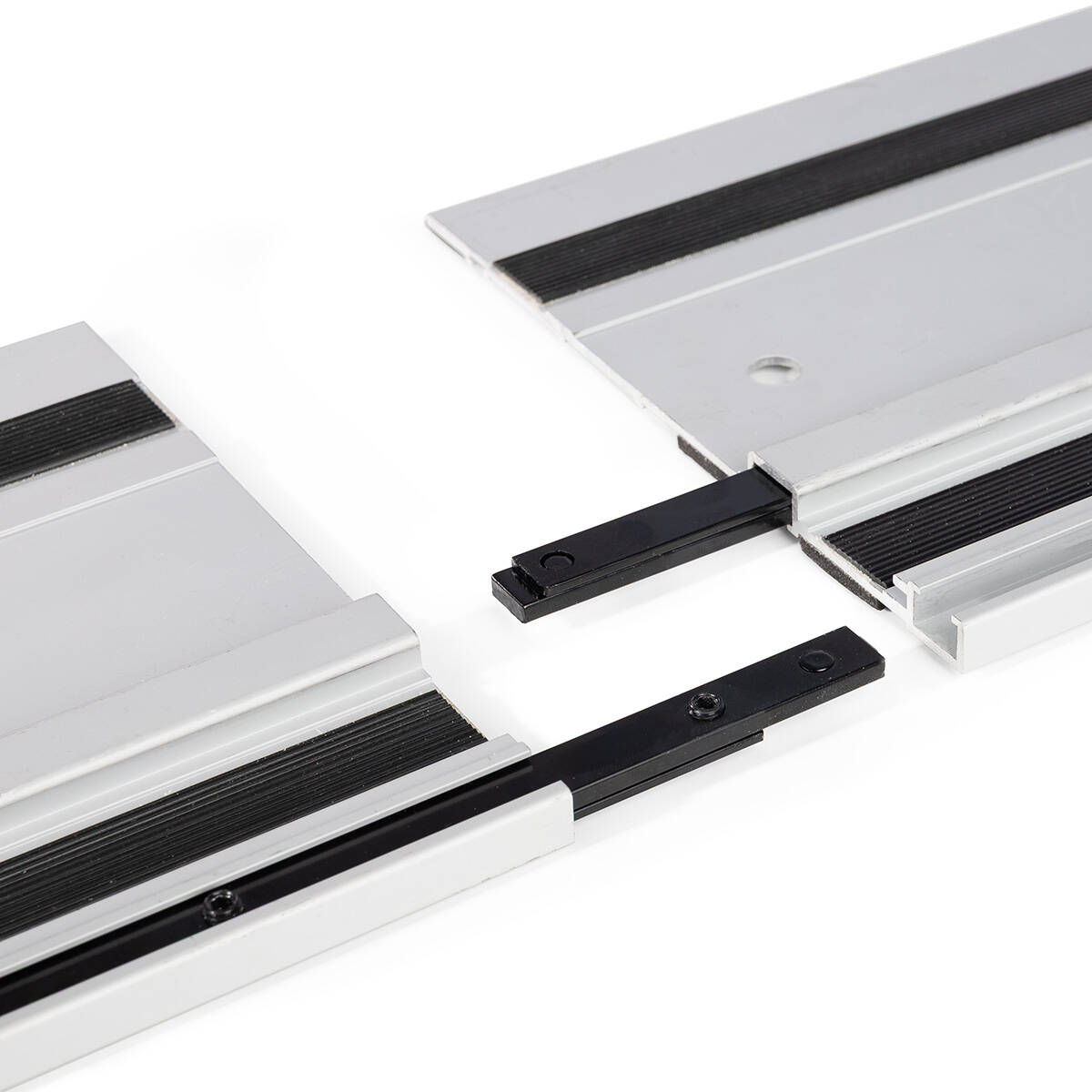

• Для установки соединителей уложите шины встык торцами на ровной поверхности

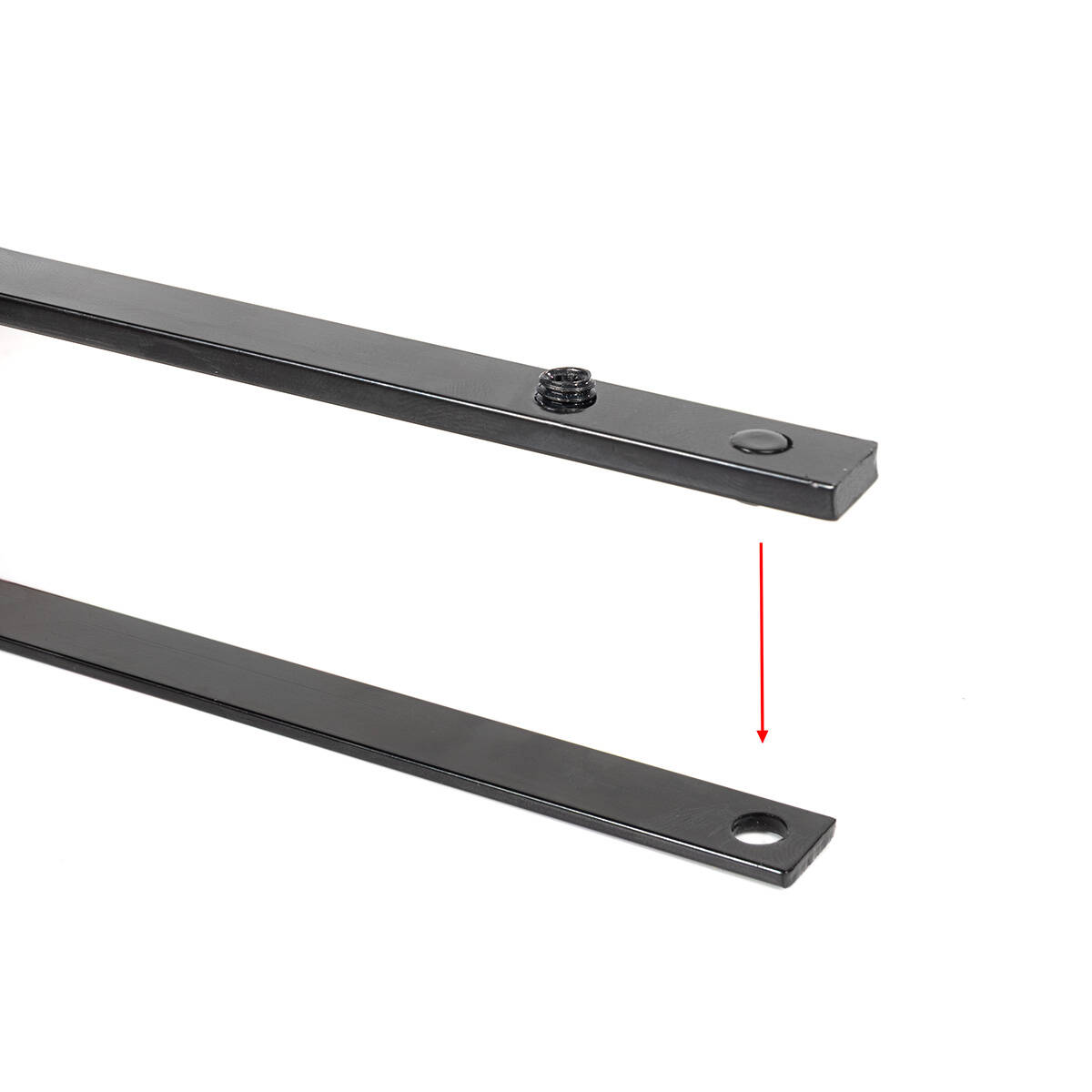

• Соберите соединитель так, чтобы выступ на распорной пластине встал в отверстие в упорной пластине
• Заведите соединитель в паз шины
• Выровняйте соединитель симметрично соединению шин
• Закрутите винты соединителя
• Переверните шину
• Смонтируйте второй соединитель

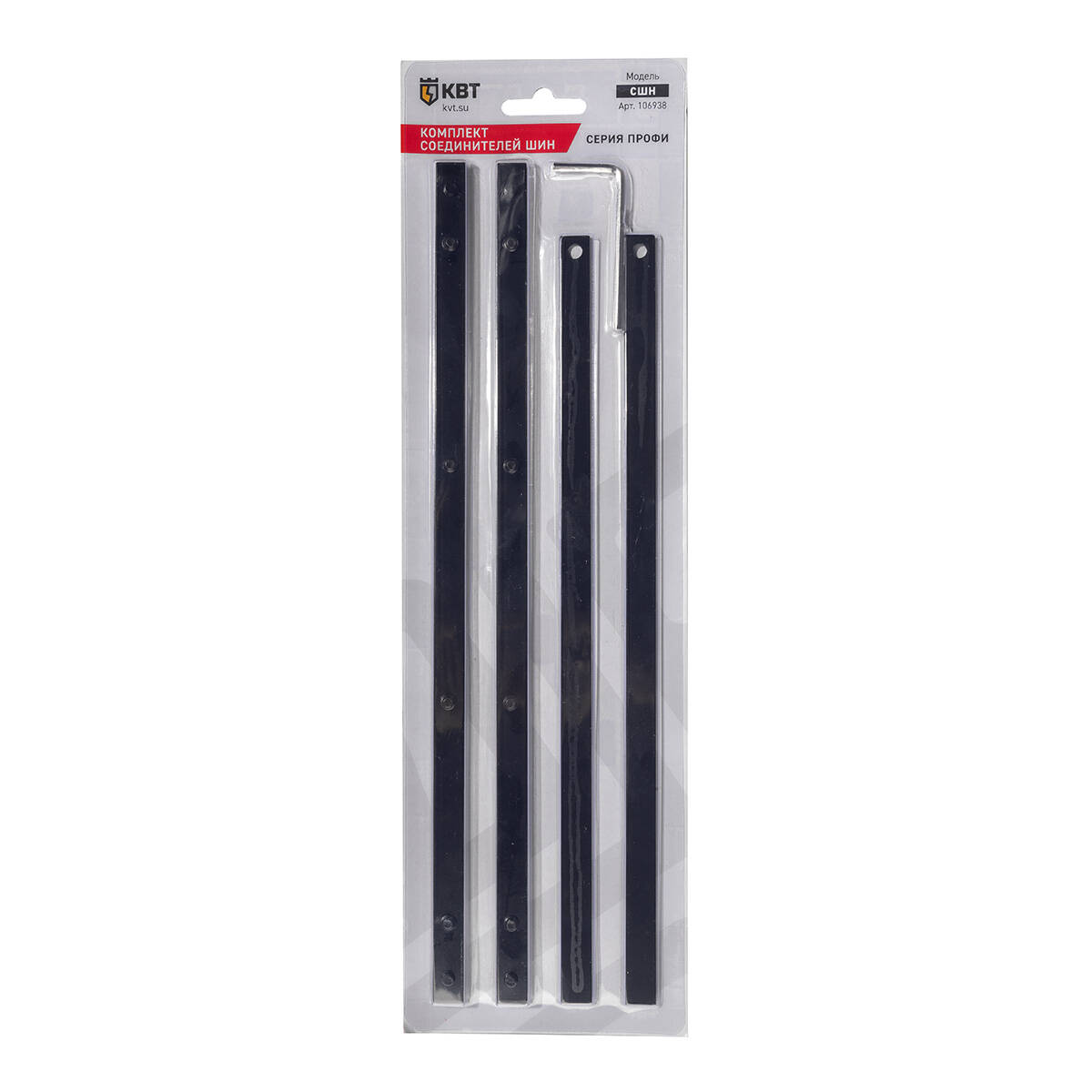

Потребительская упаковка
