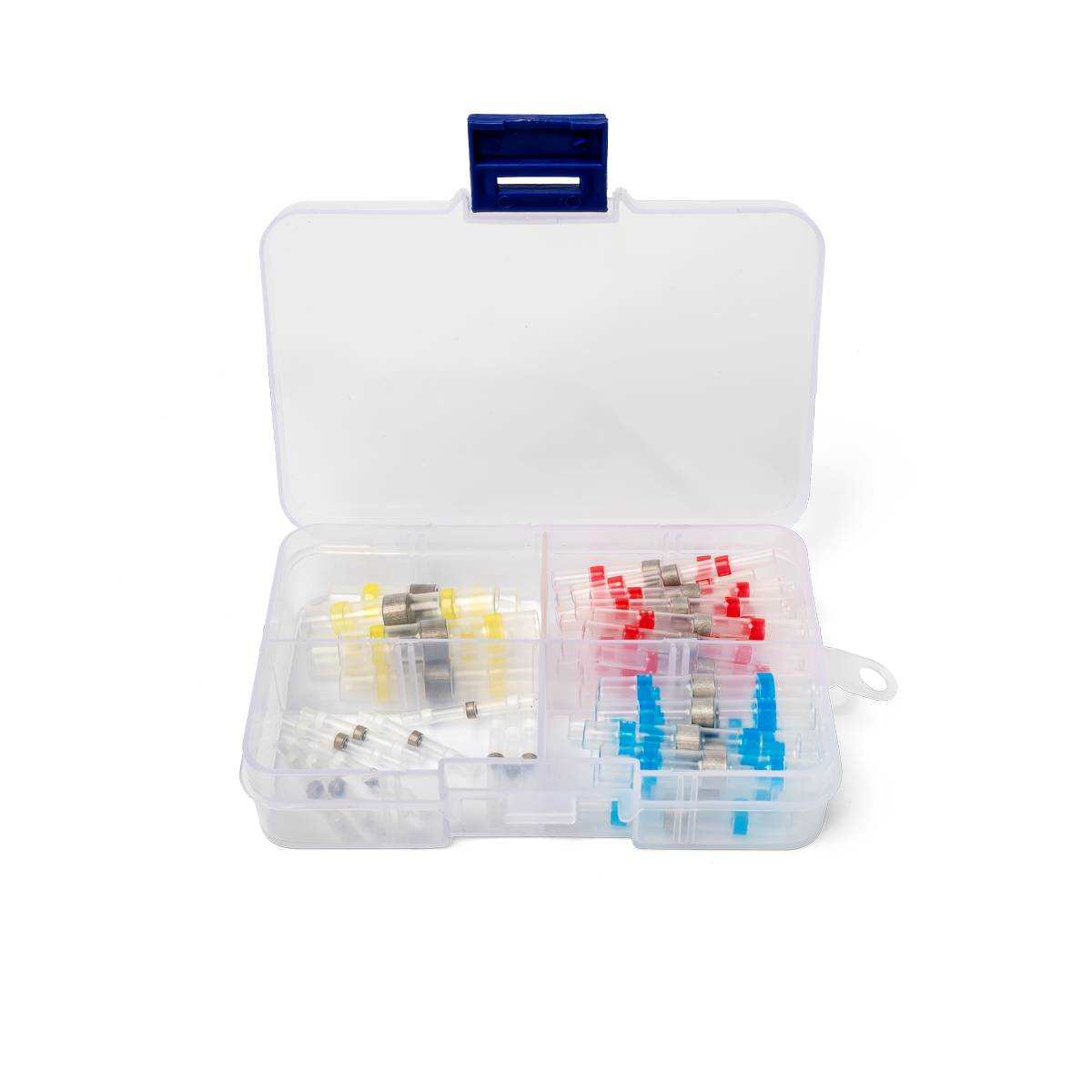

Набор термоусаживаемых соединителей под пайку ПК-Т-50

Данные производителя · КВТ

• Предназначены для паяного соединения встык многопроволочных медных проводов
• Не требуют использования флюса для монтажа
• Материал изоляции: сшитый полиэтилен
• Не содержит галогенов
• Термостойкость изоляции: +125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки


• Порядок монтажа:

• разместите соединитель на одном из проводов, cдвинув его в сторонуот предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык с заходом проводников друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта, расположив поясок припоя по центру соединяемых зачищенных жил
• используя бутановую горелку или фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть
