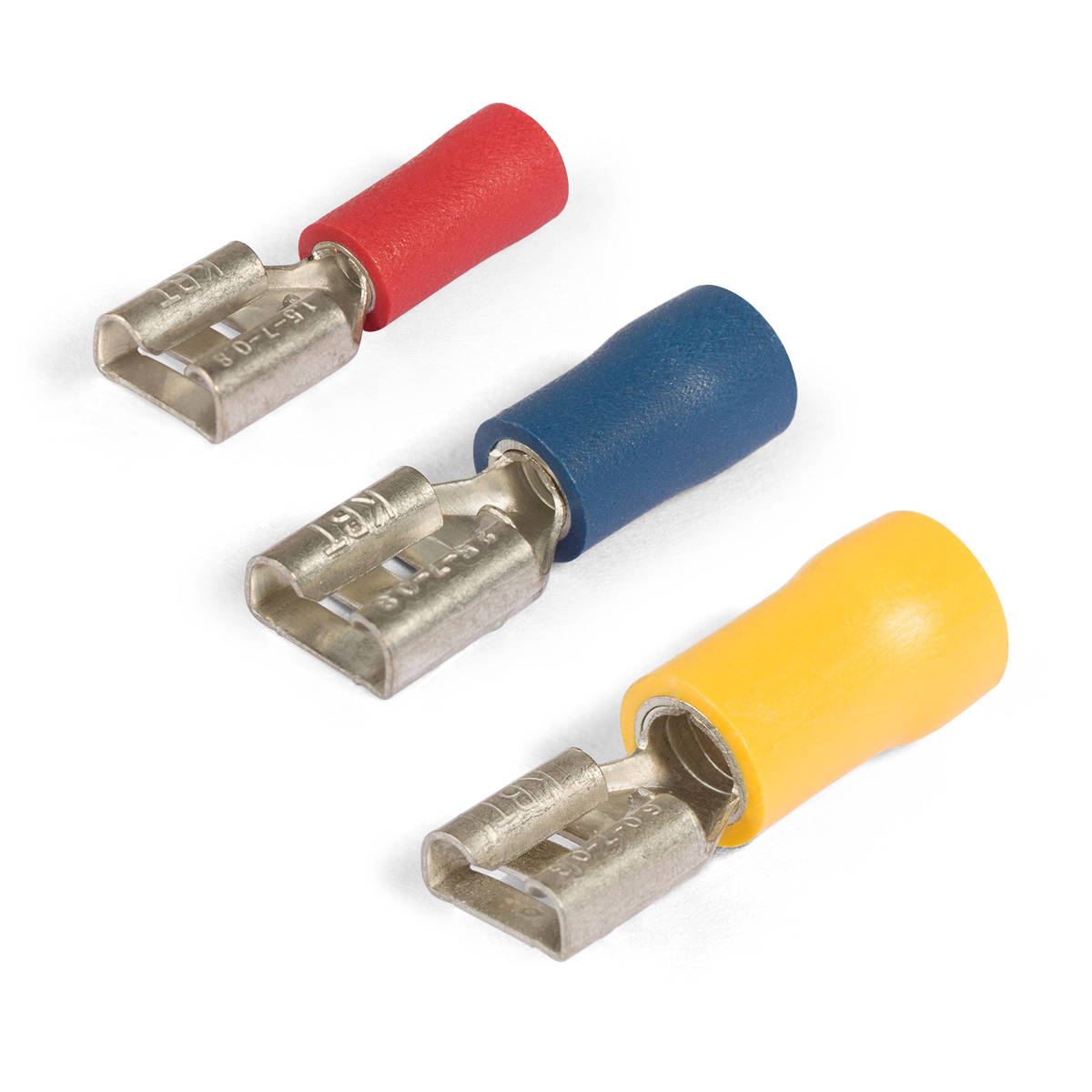

Разъем кабельный плоский изолированный «мама» ВРПИ-М 6.0-(6.3) серия ПРОФИ

Данные производителя · КВТ

• Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
• Материал изоляции: самозатухающий ПВХ.Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал дополнительной медной втулки: медь марки М1
• Материал разъема: латунь марки Л63
• Покрытие втулки и разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:

• дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
• исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
• поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»


• После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
• В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений
