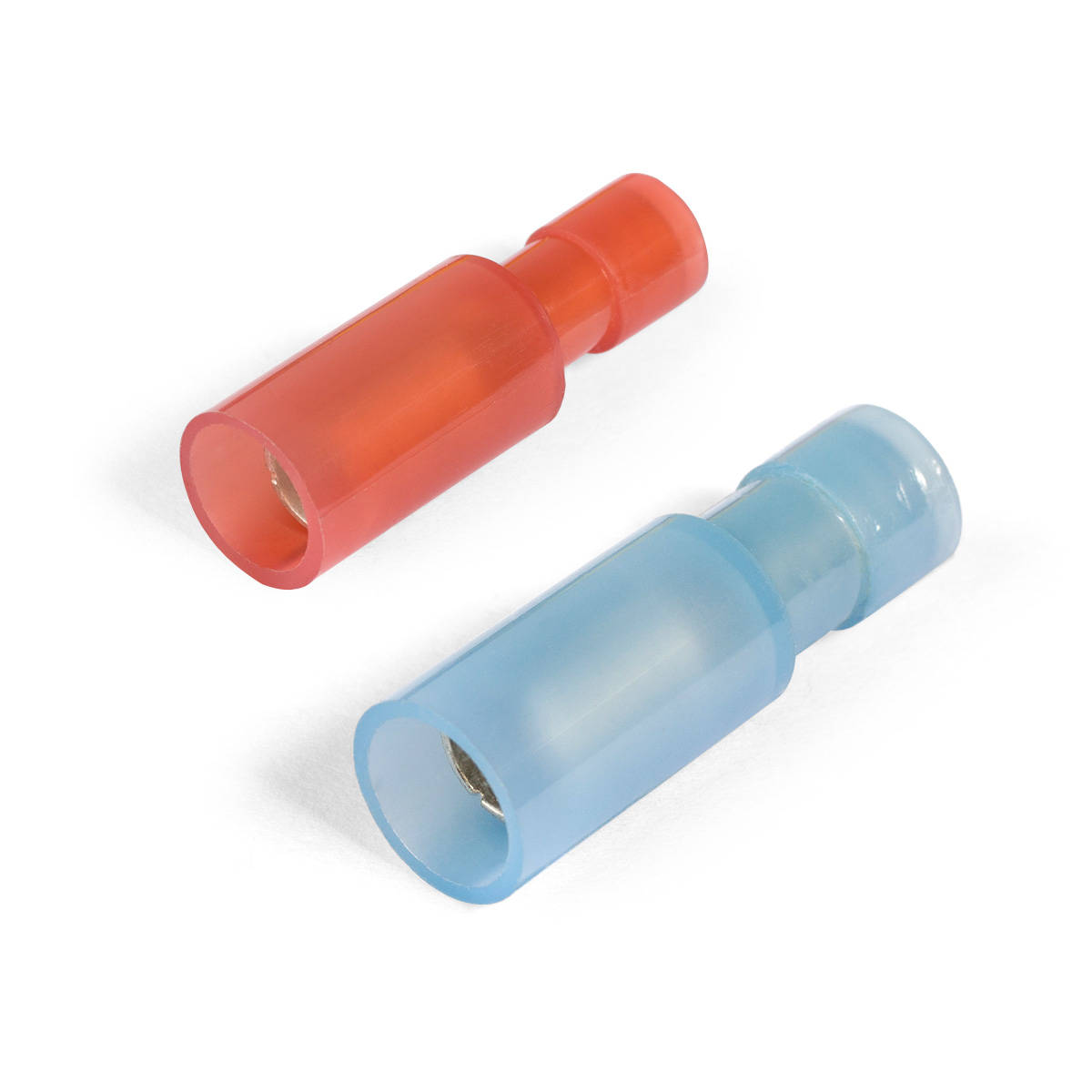

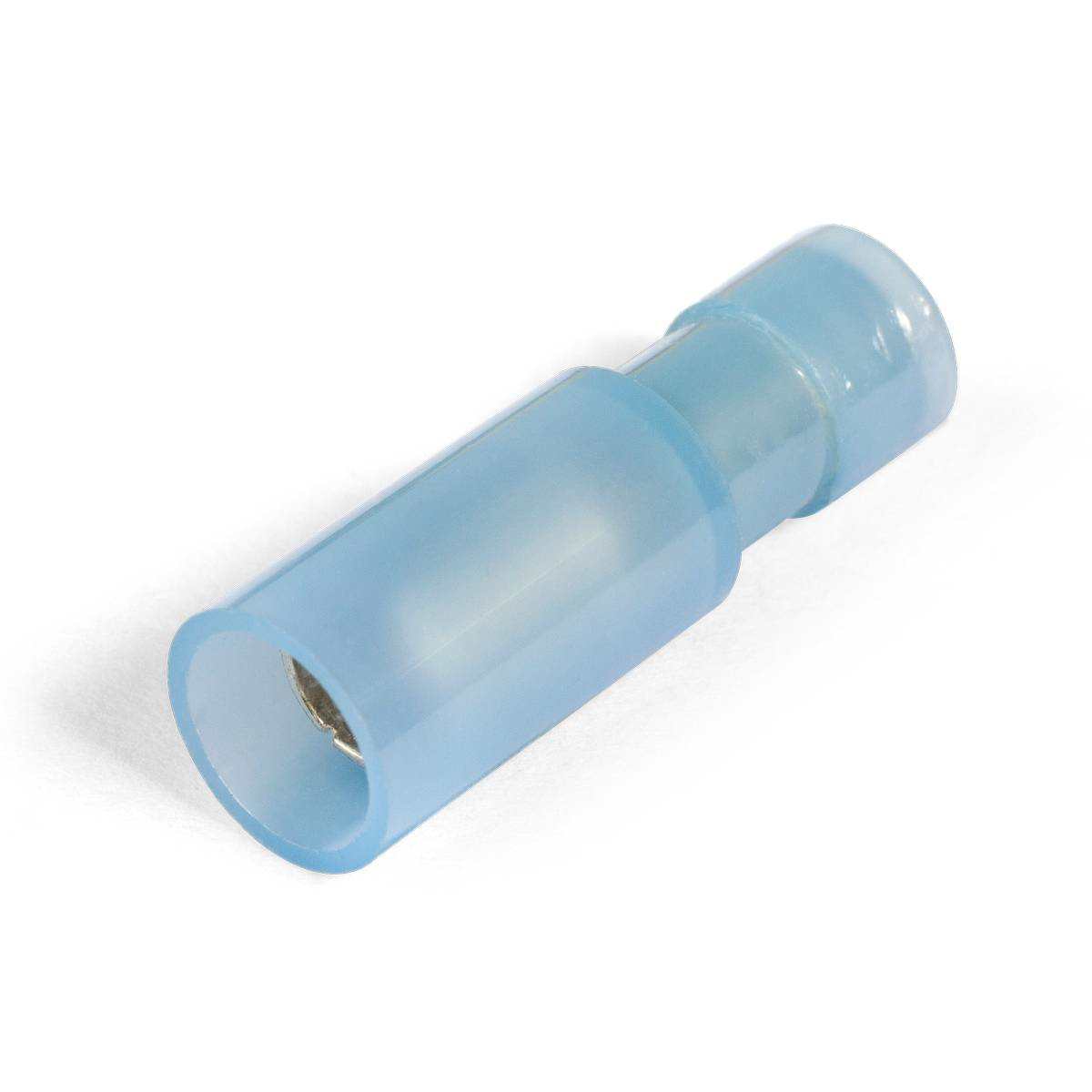

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 серия ПРОФИ

Данные производителя · КВТ

• Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
• При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
• Материал изоляции: самозатухающий нейлонНе содержит галогенов
• Термостойкость изоляции: 105 °C
• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:

• дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
• исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
• специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
• поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой


• Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
• Комплементарны ответным разъемам ВРШИ-П(н)
• Опрессовка проводника поверх изолирующего корпуса
