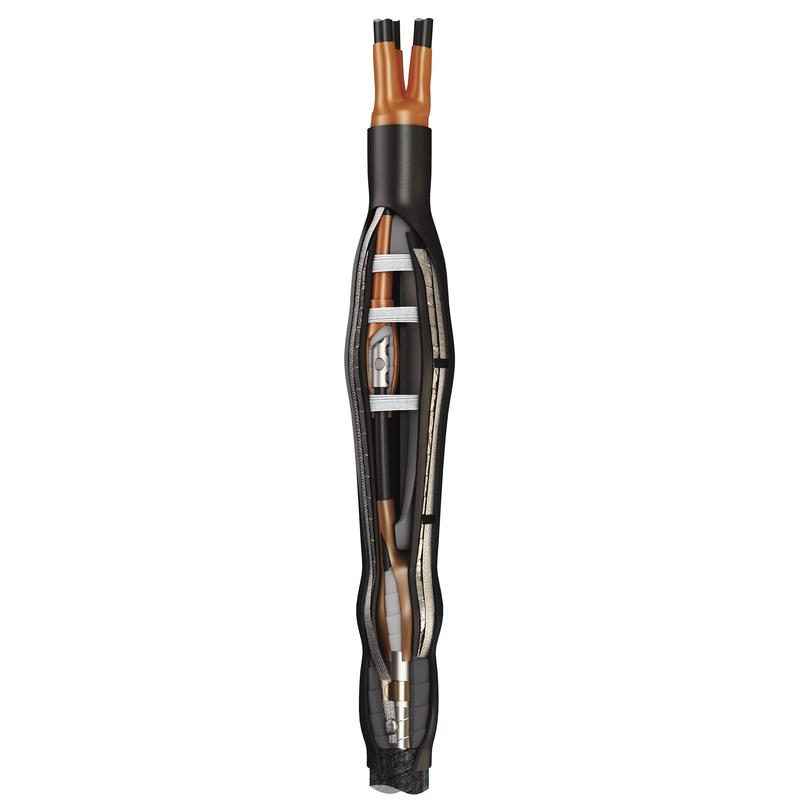

Муфта кабельная переходная (1П+3Б)СПТ-10-70/120(Б)
(0) |
Код товара: 73705
26 485.77 ₽ / шт.
До конца акции осталось:
00дн.
00час.
00мин.
Полное описание
| Бренд | КВТ |
| Код товара | 73705 |
| Комплектация | с болтовыми соединителями |
| Тип установки | В кабельных каналах и грунте |
Поделиться
Данные производителя · КВТ
• Предназначены для соединения
• одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Включены в реестр Минпромторга
• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
• Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
• В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Инструмент для монтажа:
• пропановая горелка ПГ (КВТ)
• набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-047-97284872-2011
| Тип муфты | Переходная |
|---|---|
| Технология монтажа | термоусаживаемая |
| Рабочее напряжение, до (кВ) | 10 |
| Сечение жил, мм² | 70, 95, 120 |
| Количество жил в кабеле | 3 |
| Изоляция кабеля | Сшитый полиэтилен, Бумажно маслопропитанная |
| Тип установки | В кабельных каналах и грунте |
| Тип кабеля | без брони, с броней |
| Комплектация | с болтовыми соединителями |
| Температура эксплуатации, ˚С | -50...+50 |
| Марки монтируемых кабелей | (А)ПвВ/ (А)ПвПу/ (А)ПвПуг/ (А)ПвПг/ (А)ПвП2г/ (А)ПвПу2г/ (А)ПвБП/ (А)ПвБВ/ ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв |
Потребительская упаковка
| Количество в потребительской упаковке | 1 |
|---|---|
| Тип потребительской упаковки | картонная коробка |
| Штрих-код EAN-13 потребительской упаковки | 4680430006511 |
| Длина потребительской упаковки, см | 122 |
| Ширина потребительской упаковки, см | 16 |
| Высота потребительской упаковки, см | 15 |
| Вес брутто потребительской упаковки, кг | 5.3 |
| Объём потребительской упаковки, куб.м | 0.02928 |
Транспортная упаковка
| Количество в транспортной упаковке | 4 |
|---|---|
| Тип транспортной упаковки | картонная коробка |
| Штрих-код ITF-14 транспортной упаковки | 14680430006518 |
| Длина транспортной упаковки, см | 123.6 |
| Ширина транспортной упаковки, см | 34.7 |
| Высота транспортной упаковки, см | 33.3 |
| Вес брутто транспортной упаковки, кг | 22.8 |
| Объём транспортной упаковки, куб.м | 0.142821 |
